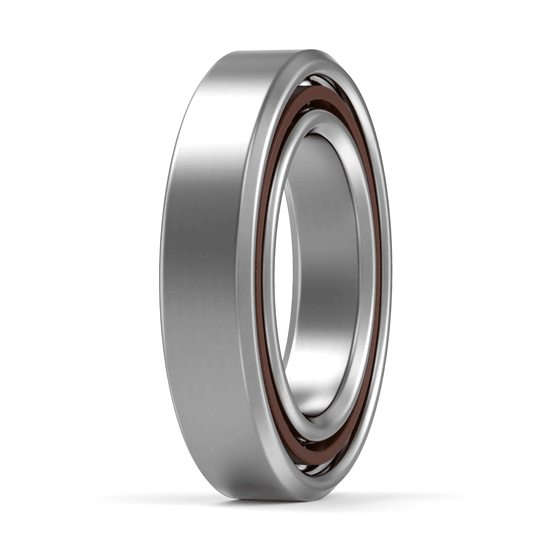

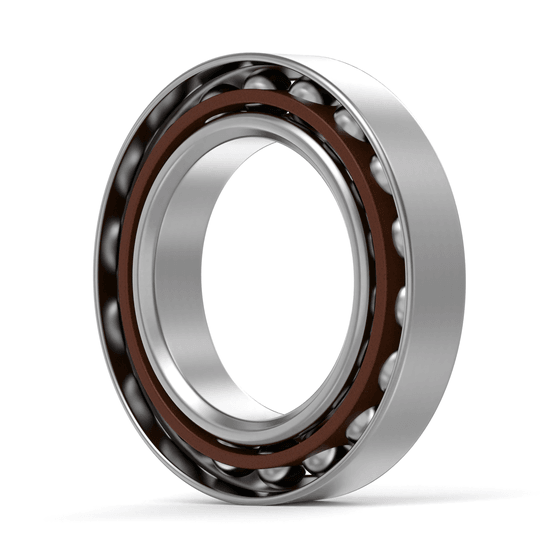

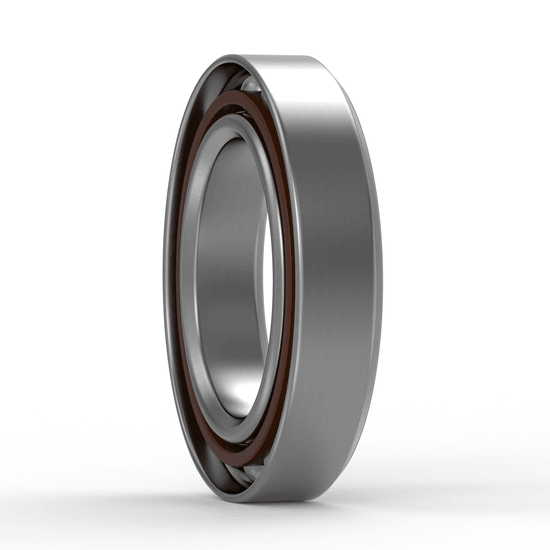

B7015-E-T-P4S-UL FAG
Spindellager von FAG
Frage zum Artikel?
75 x 115 x 20 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 6 | min. 1% | |
| 12 | min. 2% | |
| 18 | min. 3% |
Nachsetzzeichen
| E = Druckwinkel 25° |
| UL = leichte Vorspannung |
| P4S = Toleranzklasse P4S, FAG-Standard besser als P4 bis DIN 629 |
| T = Laminierter Stoffkäfig |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| EAN: 4012801451062 |
| Hersteller: FAG |
| Produkttyp: Schrägkugellager |
| Schmierung: Standard-Schmierstoff |
| Synonym: 0191517720000 7015ACDGA/P4A |
| Typenkennzeichnung: B7015-E-T-P4S-UL FAG |
| Anordnung: einzelnes Universallager |
| Außendurchmesser: 115 mm |
| Bohrungsdurchmesser: 75 mm |
| Breite: 20 mm |
| Dichtung: keine, offenes Lager |
| Druckwinkel: 25 Grad |
| Druckwinkel: 25 ° |
| Gewicht: 620 Gramm |
| Herstellermaterialnummer: 019151772-0000 |
| Herstellungsland: Deutschland |
| Innendurchmesser: 75 mm |
| Kugelreihen: einreihiges Lager |
| Käfig: Hartgewebekäfig |
| Material: Standard-Wälzlagerstahl |
| Schmierbohrung: ohne Schmierbohrung |
| Schmierung: konserviert |
| Temperaturbereich: -30 bis +100 °C |
| Toleranzklasse: Maßgenauigkeit P4/ABEC 7, Laufgenauigkeit P2/ABEC 9 |
| Vorspannung: leichte Vorspannung |
| Zolltarifnummer: 8482 1090 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 4.5276 |
| Außenmaße:(D) mm 115,00 |
| Axialluft/Vorspannung UL – Universaldesign für Montage als Paar, Lagerpaar mit leichter Vorspannung in O- und X-Anordnung |
| Begrenzungsdrehzahl für SchmierstoffSchmierung: (n G Fett) "11000.0000" |
| Begrenzungsdrehzahl für ÖlSchmierung: (n G Öl) "17000.0000" |
| Breitenmaße:(B) Zoll 0.7874 |
| Breitenmaße:(B) mm 20,00 |
| Breitenmaße:(b) mm 20,00 |
| Druckwinkel 25 Grad |
| E 25° Contact Angle |
| ECLASS number 23-05-08-03 |
| ECLASS2 number 23-05-08-03 |
| Einzelgewicht in (kg): 0.61 |
| Grundstatische Tragzahl, radial (C 0r) "31000.0000" |
| Innenmaße:(d) Zoll 2.9528 |
| Innenmaße:(d) mm 75,00 |
| Käfigtyp TB – Hartfaserkäfig |
| Medias beschreibung Spindellager B70..-E, angestellt, paar- oder satzweise, Druckwinkel a = 25°, eingeengte Toleranzen |
| P4S Boundary Dimensions ISO 4, Abec-7, Running Accuracy ISO 2, Abec-9 |
| Paarung G – Universelle Paarung |
| Präzision P4S Präzision (Höher als P4) |
| Radial Dynamic Load Rating Cr (N) 49500 |
| Radial Static Load Rating C0r (N) 31000 |
| T Textile Laminated Phenolic Resin, Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C |
| UL Single Bearing, Universal, Light Preload |
| Abhebekraft leicht: 1.180 N |
| Abhebekraft mittel: 4.305 N |
| Abhebekraft schwer: 9.353 N |
| Abstand Druckkegelspitze: 32,1 mm |
| Anlagedurchmesser Wellenschulter Passung: h12 |
| Anlagedurchmesser Wellenschulter: 82 mm |
| Anlagedurchmesser des Außenringes Passung: H12 |
| Anlagedurchmesser des Außenringes: 107 mm |
| Axiale Steifigkeit leicht: 177 N/µm |
| Axiale Steifigkeit mittel: 285 N/µm |
| Axiale Steifigkeit schwer: 387 N/µm |
| B 20 mm Breitenmaße: |
| Betriebstemperatur max.: 100 °C |
| Betriebstemperatur min.: -30 °C |
| C 0r 31.000 N Statische Tragzahl, radial |
| C r 49.500 N Dynamische Tragzahl, radial |
| C ur 3.300 N Ermüdungsgrenzbelastung, radial |
| D 115 mm Außendurchmesser |
| D a 107 mm Anlagedurchmesser des Außenringes |
| D a H12 Anlagedurchmesser des Außenringes Passung |
| Dynamische Tragzahl, radial: 49.500 N |
| E tk max 91,7 mm Maximaler Einspritzteilkreis |
| E tk min 87,4 mm Minimaler Einspritzteilkreis |
| E tk1 max 91,7 mm Maximaler Einspritzteilkreis |
| E tk1 min 87,4 mm Minimaler Einspritzteilkreis |
| Ermüdungsgrenzbelastung, radial: 3.300 N |
| F V H 3.005 N Vorspannkraft schwer |
| F V L 405 N Vorspannkraft leicht |
| F V M 1.430 N Vorspannkraft mittel |
| Grenzdrehzahl für Fettschmierung: 11.000 1/min |
| Grenzdrehzahl für Öl-Schmierung: 17.000 1/min |
| K aE H 9.353 N Abhebekraft schwer |
| K aE L 1.180 N Abhebekraft leicht |
| K aE M 4.305 N Abhebekraft mittel |
| Material der Wälzkörper: Standard-Wälzlagerstahl |
| Maximaler Einspritzteilkreis: 91,7 mm |
| Maximaler Freistichradius: 0,6 mm |
| Maximaler Freistichradius: 1 mm |
| Minimaler Einspritzteilkreis: 87,4 mm |
| Minimaler Kantenabstand: 1,1 mm |
| Statische Tragzahl, radial: 31.000 N |
| T max 100 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| Vorspannkraft leicht: 405 N |
| Vorspannkraft mittel: 1.430 N |
| Vorspannkraft schwer: 3.005 N |
| a 32,1 mm Abstand Druckkegelspitze |
| c a H 387 N/µm Axiale Steifigkeit schwer |
| c a L 177 N/µm Axiale Steifigkeit leicht |
| c a M 285 N/µm Axiale Steifigkeit mittel |
| d =75 mm Bohrungsdurchmesser |
| d =a 82 mm Anlagedurchmesser Wellenschulter |
| d =a h12 Anlagedurchmesser Wellenschulter Passung |
| n G Grease 11.000 1/min Grenzdrehzahl für Fettschmierung |
| n G Oil 17.000 1/min Grenzdrehzahl für Öl-Schmierung |
| r 1 min 1,1 mm Minimaler Kantenabstand |
| r a max 1 mm Maximaler Freistichradius |
| r a1 max 0,6 mm Maximaler Freistichradius |
| r min 1,1 mm Minimaler Kantenabstand |
| α 25 ° Druckwinkel |
| ≈m 0,62 kg Einzelgewicht |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland & Österreich
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | 3€ | 44797 Bochum | Montags - Freitags bis 18 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 25,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Konditionen Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande, Italien, Dänemark, Slowenien
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
Handelt es sich bei den angebotenen Artikeln um Originalware?
Ja, all unsere Artikel sind Originalware. Um dies sicherzustellen, unterliegen unsere Produkte strengen Eingangskontrollen. Somit können wir die Authentizität aller Artikel garantieren. Beim Bezug von Hören Stückzahlen kann es vorkommen, dass Artikel entweder in Umverpackungen oder in Schweißverpackungen geliefert werden. Sofern sie die Originalverpackung des Herstellers benötigen, bitten wir Sie mit uns vor Kauf Kontakt aufzunehmen.
Ich suche einen Artikel, finde diesen aber nicht. Wie kann ich hierzu Hilfe erhalten?
Kontaktieren Sie hierzu gerne unseren Kundensupport unter kundenservice@motionparts.de. gerne können Sie uns ein Bild des zu beschaffenden teils oder jegliche andere Informationen zukommen lassen. Bitte stellen Sie sicher dass sie in Ihrer Anfrage möglichst viele Informationen angeben.
Wie schnell erhalte ich meine Ware nach Aufgabe der Bestellung?
Dies hängt davon ab, wann sie die Ware bestellt haben und mit welchem Lieferdienst diese geliefert werden sollen. Jetzt zu helfen Ihnen unsere Versanddeadlines unter dem Versand Tab weiter. Diese liefern Aufschluss darüber, wann sie mit welchem Lieferdienst idealerweise, bestellen, um Ihre Ware schnellstmöglich zu erhalten.
Kann ich meine Ware wieder zurücksenden?
Selbstverständlich können Sie Ihre Bestellung zurücksenden. Privatkunden steht eine gesetzliche Widerrufsfrist zu. Innerhalb dieser können Sie die Ware kostenlos zurückschicken. Darüber hinaus erlauben wir Rücksendungen auch länger, wenn diese den Bedingungen unserer AGB-Regelungen hierzu entsprechen.
Auch Firmenkunden können ihre Artikel zurückschicken. Hierbei heben wir aufgrund der häufig großen Kosten gegebenenfalls eine Wiedereinlagerungsgebühr.
Detaillierte Informationen hierzu finden Sie unter dem Menüpunkt Widerrufsrecht in der Fußzeile.
Es sind nicht ausreichend Produkte auf Lager. Wie kann eine höhere Stückzahl beziehen?
Gerne können Sie uns hierzu kontaktieren. In der Regel haben wir weitere Stückzahlen im Lager oder können diese Hersteller nahe beziehen.
Gibt es einen Mengenrabatt?
In der Tat gewähren wir für größere Bestellungen einen Mengenrabatt. Dieser richtet sich nach dem Bestellvolumen der Bestellung, sowie der Bestell Historie in der Vergangenheit.
Kann ich Artikel auch in Bochum abholen?
In der Regel gewähren wir eine selbst Abholung. In letzter Zeit konnten wir diesen Service aufgrund von Krankheit und der pandemischen Lage jedoch nicht anbieten. Bitte fragen Sie diese Leistung über unseren Service an.
Wie kann ich meine MP Bonuspunkte einlösen? Gegen welche Prämien kann ich diese einlösen?
Unsere Bonuspunkte können Sie gegen Shopartikel oder Amazonartikel einlösen. Diese beschaffen wir im Fall der Einlösung für sie. bitte kontaktieren Sie uns hierzu über unseren Kundenservice.
