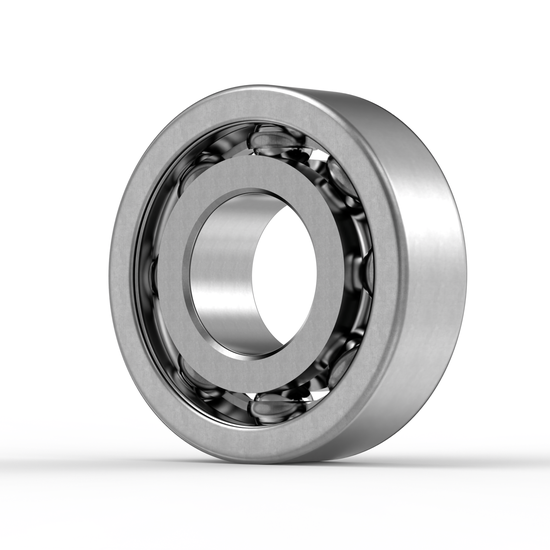

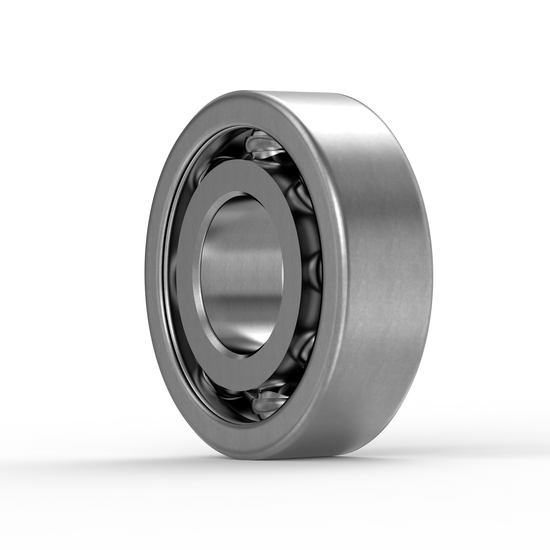

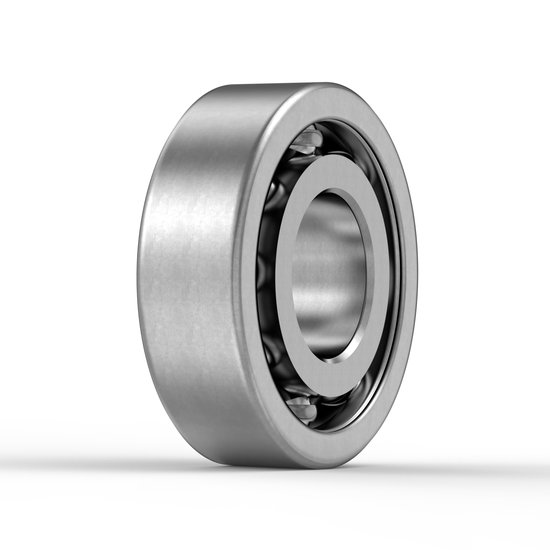

6314 C3 NTN
Rillenkugellager von NTN
70 x 150 x 35 mm (dxDxb)
58,45€
Sie erhalten 70 Motionparts Bonuspunkte.
Ohne Login gewerblich & privat bestellbar.
Unser Kundenservice berät Sie gerne.
Verwandte Produktgruppen
6314 Kugellager Alle Produkte COL2 Kugellager Kugelrollenlager MC Products NTN Kugellager NTN Lager NTN Rillenkugellager NTN Wälzlager NTN Wälzlager Radial-Kugellager Rillenkugellager Rollenkugellager Verfügbare Artikel Wälzlager
Nachsetzzeichen
| C3 = erhöhte Lagerluft |
Technische Basisdaten
| Außendurchmesser: 150 mm |
| Außenring: ohne Flansch/Nut |
| Breitenmaße: B - des Lagers/Innenrings 35 mm |
| Bohrung: zylindrische Bohrung |
| Breite: 35 mm |
| Dichtung: keine, offenes Lager |
| EAN: 4547359579260 |
| Gewicht: 2520 Gramm |
| Hersteller: NTN |
| Herstellungsland: Japan |
| Innendurchmesser: 70 mm |
| Kugelreihen: einreihiges Lager |
| Käfig: Stahlblechkäfig |
| Lagerluft: leicht erhöhte Radiallagerluft |
| Masse: 2,52 kg |
| Material: Standard-Wälzlagerstahl |
| Stromisolierung: keine |
| Temperaturbereich: -20 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 1090 |
Erweiterte technische Daten
| C - Dynamische Tragzahl 115 kN |
| C0 - Statische Tragzahl 68 kN |
| Cu - Ermüdungsgrenzbelastung 5,1 kN |
| D - Außendurchmesser 150 mm |
| Da max - Maximaler Schulterdurchmesser AR 139 mm |
| Material der Wälzkörper: Standard-Wälzlagerstahl |
| Nlim - Grenzdrehzahl mit Fettschmierung: 4600 tr/min |
| Nlim - Grenzdrehzahl mit ÖlSchmierung: 5400 tr/min |
| Radiallagerluftklasse C3 |
| Tmax - Max Betriebstemperatur 120 °C |
| Tmin - Min Betriebstemperatur -40 °C |
| d =- Innendurchmesser 70 mm |
| da min - Minimaler Schulterdurchmesser IR 81 mm |
| f0 - Koeffizient 13.2 |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse 2 mm |
| rs - Minimaler Rundungsradius 2,1 mm |
Herstellerinformationen
NTN SNR EUROPE baut, entwirft und stellt seine Produkte selbst her. NTN sowie auch SNR setzen in verschiedenen Bereichen der Industrie neue Maßstäbe. Angefangen bei der Entwicklung bietet NTN SNR Europe ein äußerst breit orientiertes Portfolio an Produkten und Dienstleistungen, die darauf abzielen die kundenseitige Nutzung und Anwendung seitens der Kunden so effizient wie möglich zu gestalten.
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
| Name | Marke/Manufacturer | Qty | Verfügbarkeit/Availability |
|---|---|---|---|
| 6314-2RS1/C3 | SKF | 681 | Ab Lager/In Stock |
| 6314-2Z | SKF | 186 | Ab Lager/In Stock |
| 6314 | FAG | 147 | Ab Lager/In Stock |
| 6314-C3 | FAG | 217 | Ab Lager/In Stock |
| 6314-Z | FAG | 2 | Ab Lager/In Stock |
| 6314-Z-C3 | FAG | 28 | Ab Lager/In Stock |
| 6314-2Z | FAG | 58 | Ab Lager/In Stock |
| 6314-2Z-C3 | FAG | 88 | Ab Lager/In Stock |
| 6314-2RSR | FAG | 222 | Ab Lager/In Stock |
| 6314-2RSR-C3 | FAG | 204 | Ab Lager/In Stock |
| 6314-2RS1 | SKF | 131 | Ab Lager/In Stock |
| 6314-2Z/C3 | SKF | 671 | Ab Lager/In Stock |
| 6314 | SKF | 33 | Ab Lager/In Stock |
| 6314/C3 | SKF | 2 | Ab Lager/In Stock |
| 6314 | TIM | 54 | Ab Lager/In Stock |
| 6314-2RS | TIM | 71 | Ab Lager/In Stock |
| 6314-2RS-C3 | TIM | 31 | Ab Lager/In Stock |
| 6314-C3 | TIM | 8 | Ab Lager/In Stock |
| 6314-ZZ | TIM | 18 | Ab Lager/In Stock |
| 6314 | NTN | 34 | Ab Lager/In Stock |
| 6314 | ZEN | 46 | Ab Lager/In Stock |
| 6314-2RS | ZEN | 91 | Ab Lager/In Stock |
| 6314-2RS-C3 | ZEN | 18 | Ab Lager/In Stock |
| 6314-C3 | ZEN | 68 | Ab Lager/In Stock |
| 6314-2Z-C3 | ZEN | 11 | Ab Lager/In Stock |
| 6314Z | NTN | 10 | Ab Lager/In Stock |
| 6314ZZC4/5K | NTN | 10 | Ab Lager/In Stock |
| 6314C4 | NTN | 6 | Ab Lager/In Stock |
| 6314LLBC3/5K | NTN | 6 | Ab Lager/In Stock |
| 6314LLU/5K | NTN | 29 | Ab Lager/In Stock |
| 6314LLUC3/5K | NTN | 38 | Ab Lager/In Stock |
| 6314ZC3 | NTN | 6 | Ab Lager/In Stock |
| 6314ZZC3/5K | NTN | 20 | Ab Lager/In Stock |
| 6314M/C3VL0241 | SKF | 39 | Ab Lager/In Stock |
| 6314/C4 | SKF | 192 | Ab Lager/In Stock |
| 6314-Z | SKF | 10 | Ab Lager/In Stock |
| 6314Z | NSK | 1 | Ab Lager/In Stock |
| 6314NR | NSK | 2 | Ab Lager/In Stock |
| 6314NRC3 | NSK | 4 | Ab Lager/In Stock |
| 6314-2Z/VA208 | SKF | 2 | Ab Lager/In Stock |
| 6314 | NKE | 29 | Ab Lager/In Stock |
| 6314-2RSR-C3 | NKE | 9 | Ab Lager/In Stock |
| 6314-C3 | NKE | 24 | Ab Lager/In Stock |
| 6314-2Z-C3 | NKE | 65 | Ab Lager/In Stock |
| 6314-Z/C3 | SKF | 34 | Ab Lager/In Stock |
| 6314C3 | NSK | 15 | Ab Lager/In Stock |
| 6314DDU | NSK | 2 | Ab Lager/In Stock |
| 6314DDUC3 | NSK | 30 | Ab Lager/In Stock |
| 6314N/C3 | SKF | 2 | Ab Lager/In Stock |
| 6314-M-C3-SQ77 | NKE | 41 | Ab Lager/In Stock |
| 6314-RSR | FAG | 10 | Ab Lager/In Stock |
| 6314-RSR-C3 | FAG | 19 | Ab Lager/In Stock |
| 6314NR | SKF | 2 | Ab Lager/In Stock |
| 6314-RS1 | SKF | 2 | Ab Lager/In Stock |
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | Kostenlos | Nach Absprache in 44797 Bochum | Montags - Freitags bis 14 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express Saver | 5,99 € ab 99 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express Saver | 9,49 € ab 25 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express Saver | 9,99 € unter 25 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express | 19,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| UPS Wochenend Express | Auf Anfrage | Zustellung bis 12 Uhr Samstag | Freitag bis 19 Uhr |
* Pro Paket gilt ein gesamt Maximalgewicht von 29 Kilogramm. Darüber hinaus können Versandgebühren mehrmals berechnet werden.
Konditionen Österreich, Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | Kostenlos | Nach Absprache in 44797 Bochum | Montags - Freitags bis 14 Uhr |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Pro Paket gilt ein gesamt Maximalgewicht von 29 Kilogramm. Darüber hinaus können Versandgebühren mehrmals berechnet werden.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen & Verbraucher |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Gerne unterbreiten wir Ihnen ein Angebot und beantworten Ihnen alle Fragen zu unserem Sortiment. Hierzu freuen wir uns über Ihre E-Mail an kundenservice@motionparts.de.
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
Für diesen Artikel können wir leider keine Weiterleitung zum Hersteller anbieten
Handelt es sich bei den angebotenen Artikeln um Originalware?
Ja, all unsere Artikel sind Originalware. Um dies sicherzustellen, unterliegen unsere Produkte strengen Eingangskontrollen. Somit können wir die Authentizität aller Artikel garantieren. Beim Bezug von Hören Stückzahlen kann es vorkommen, dass Artikel entweder in Umverpackungen oder in Schweißverpackungen geliefert werden. Sofern sie die Originalverpackung des Herstellers benötigen, bitten wir Sie mit uns vor Kauf Kontakt aufzunehmen.
Ich suche einen Artikel, finde diesen aber nicht. Wie kann ich hierzu Hilfe erhalten?
Kontaktieren Sie hierzu gerne unseren Kundensupport unter kundenservice@motionparts.de. gerne können Sie uns ein Bild des zu beschaffenden teils oder jegliche andere Informationen zukommen lassen. Bitte stellen Sie sicher dass sie in Ihrer Anfrage möglichst viele Informationen angeben.
Wie schnell erhalte ich meine Ware nach Aufgabe der Bestellung?
Dies hängt davon ab, wann sie die Ware bestellt haben und mit welchem Lieferdienst diese geliefert werden sollen. Jetzt zu helfen Ihnen unsere Versanddeadlines unter dem Versand Tab weiter. Diese liefern Aufschluss darüber, wann sie mit welchem Lieferdienst idealerweise, bestellen, um Ihre Ware schnellstmöglich zu erhalten.
Kann ich meine Ware wieder zurücksenden?
Selbstverständlich können Sie Ihre Bestellung zurücksenden. Privatkunden steht eine gesetzliche Widerrufsfrist zu. Innerhalb dieser können Sie die Ware kostenlos zurückschicken. Darüber hinaus erlauben wir Rücksendungen auch länger, wenn diese den Bedingungen unserer AGB-Regelungen hierzu entsprechen.
Auch Firmenkunden können ihre Artikel zurückschicken. Hierbei heben wir aufgrund der häufig großen Kosten gegebenenfalls eine Wiedereinlagerungsgebühr.
Detaillierte Informationen hierzu finden Sie unter dem Menüpunkt Widerrufsrecht in der Fußzeile.
Es sind nicht ausreichend Produkte auf Lager. Wie kann eine höhere Stückzahl beziehen?
Gerne können Sie uns hierzu kontaktieren. In der Regel haben wir weitere Stückzahlen im Lager oder können diese Hersteller nahe beziehen.
Gibt es einen Mengenrabatt?
In der Tat gewähren wir für größere Bestellungen einen Mengenrabatt. Dieser richtet sich nach dem Bestellvolumen der Bestellung, sowie der Bestell Historie in der Vergangenheit.
Kann ich Artikel auch in Bochum abholen?
In der Regel gewähren wir eine selbst Abholung. In letzter Zeit konnten wir diesen Service aufgrund von Krankheit und der pandemischen Lage jedoch nicht anbieten. Bitte fragen Sie diese Leistung über unseren Service an.
Wie kann ich meine MP Bonuspunkte einlösen? Gegen welche Prämien kann ich diese einlösen?
Unsere Bonuspunkte können Sie gegen Shopartikel oder Amazonartikel einlösen. Diese beschaffen wir im Fall der Einlösung für sie. bitte kontaktieren Sie uns hierzu über unseren Kundenservice.
