6309 LLBC3/5K NTN

23,03€ inkl. MwSt. 19,19€ exkl. MwSt.

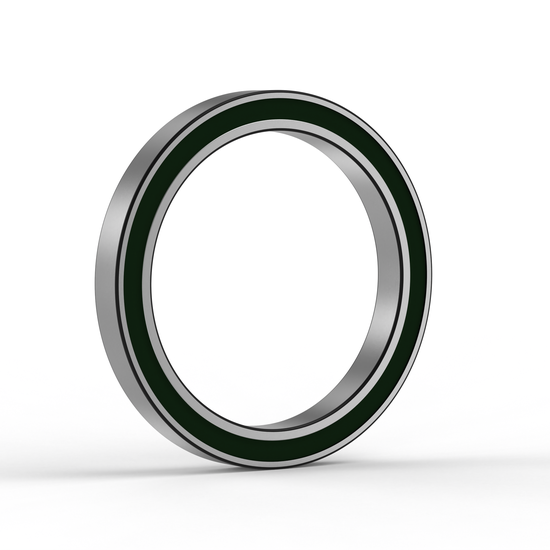

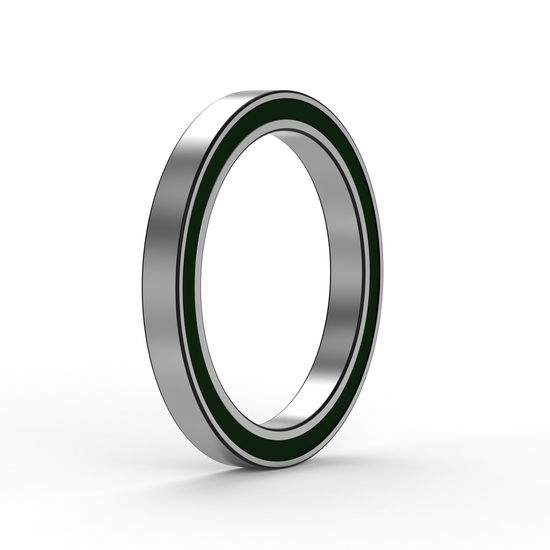

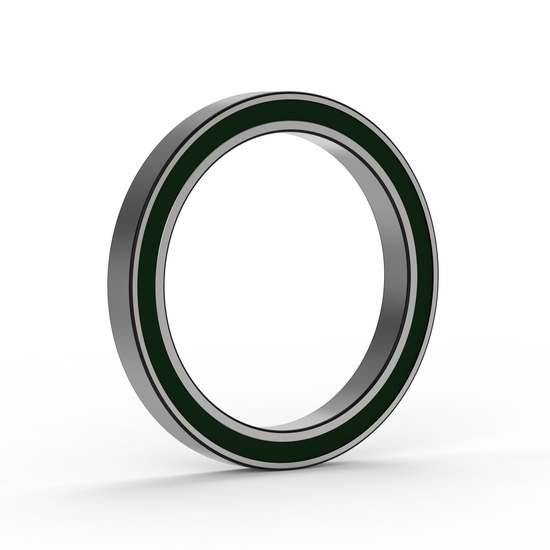

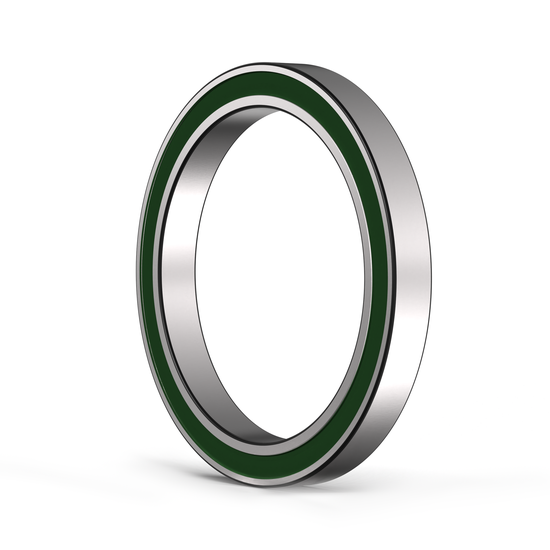

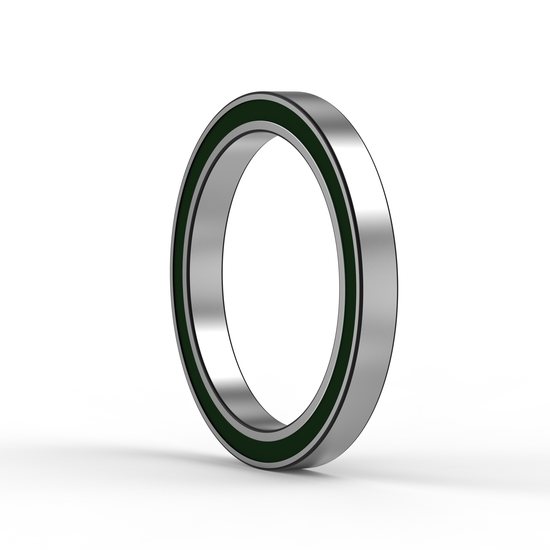

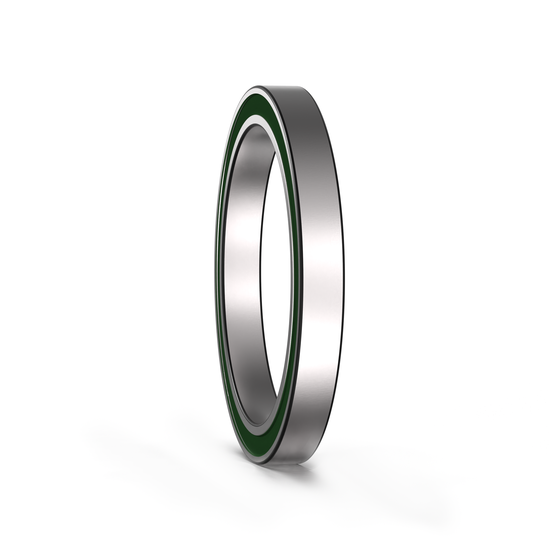

6309 LLBC3/5K NTN

Rillenkugellager von NTN

Frage zum Artikel?

45 x 100 x 25 mm (dxDxb)

23,03€ inkl. MwSt. 19,19€ exkl. MwSt.
Menge Rabatt
87 min. 1%
174 min. 2%
261 min. 3%

Nachsetzzeichen


/5K = Fett Multemp SRL
C3 = erhöhte Lagerluft
LLB = Berührungsfreie Dichtungen beidseitig


6309 LLBC3/5K NTN

23,03€ inkl. MwSt. 19,19€ exkl. MwSt.

63 Artikel ab Lager. Weitere auf Anfrage. Lieferzeit 1 Arbeitstag.

Versand Mo-Fr taggleich bei Bestellung bis 17 Uhr mit DHL & 20 Uhr mit UPS.

SSL - verschlüsselt einkaufen.

Kauf auf Rechnung

SOFORT Visa Mastercard American Express PayPal
Produktdaten Herstellerinfo Varianten Versand Zahlung Nachsetzzeichen CAD FAQ

Technische Basisdaten

Außendurchmesser: 100 mm
Außenring: ohne Flansch/Nut
Breitenmaße: B - des Lagers/Innenrings 25 mm
Bohrung: zylindrische Bohrung
Breite: 25 mm
Dichtung: beidseitig berührungsfreie Dichtung
EAN: 4547359577099
Gewicht: 830 Gramm
Hersteller: NTN
Herstellungsland: Japan
Innendurchmesser: 45 mm
Kugelreihen: einreihiges Lager
Käfig: Stahlblechkäfig
Lagerluft: leicht erhöhte Radiallagerluft
Masse: 0,814 kg
Material: Standard-Wälzlagerstahl
Stromisolierung: keine
Temperaturbereich: -20 bis +120 °C
Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1
Zolltarifnummer: 8482 1090


Erweiterte technische Daten

C - Dynamische Tragzahl 58,5 kN
C0 - Statische Tragzahl 32 kN
Cu - Ermüdungsgrenzbelastung 2,5 kN
D - Außendurchmesser 100 mm
Da max - Maximaler Schulterdurchmesser AR 92 mm
Material der Wälzkörper: Standard-Wälzlagerstahl
Nlim - Grenzdrehzahl mit Fettschmierung: 7000 tr/min
Radiallagerluftklasse C3
Tmax - Max Betriebstemperatur 110 °C
Tmin - Min Betriebstemperatur -25 °C
d =- Innendurchmesser 45 mm
da max - Maximaler Schulterdurchmesser IR 61,5 mm
da min - Minimaler Schulterdurchmesser IR 53 mm
f0 - Koeffizient 13.1
ra max - Maximaler Rundungsradius von Welle und Gehäuse 1,5 mm
rs - Minimaler Rundungsradius 1,5 mm

Herstellerinformationen

NTN SNR EUROPE baut, entwirft und stellt seine Produkte selbst her. NTN sowie auch SNR setzen in verschiedenen Bereichen der Industrie neue Maßstäbe. Angefangen bei der Entwicklung bietet NTN SNR Europe ein äußerst breit orientiertes Portfolio an Produkten und Dienstleistungen, die darauf abzielen die kundenseitige Nutzung und Anwendung seitens der Kunden so effizient wie möglich zu gestalten.

Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.

NameMarke/ManufacturerQty
6309-2RSHSKF1707
6309NTN86
6309-C4TIM2
6309-2RSTIM69
6309-2RS-C3TIM522
6309-C3TIM110
6309-NR-C3NKE10
6309CMNAC43
6309ZEN35
6309M/C4VL0241SKF2
6309-ZNKE16
6309-Z-C3NKE25
6309-RSRNKE10
6309-RSR-C3NKE29
6309JVNIL771
6309-NRNKE10
6309AVNIL2207
6309-ZFAG98
6309-Z-C3FAG55
6309-2ZFAG1465
6309-2Z-C3FAG1147
6309-RS1SKF16
6309-RSRFAG130
6309-2RSRFAG1403
6309-2RSR-C3FAG1652
6309-2RS1SKF1007
6309-2RS1/C3SKF8417
6309NSKF9
6309-RSR-C3FAG54
6309-2Z/C4SKF15
6309-2ZNKE57
6309-MAFAG17
6309-MFAG34
6309SKF1488
6309/C3SKF1637
6309-Z/C3SKF48
6309-2ZSKF2156
6309-2Z/C3SKF9091
6309FAG608
6309-C3FAG428
6309-ZSKF24
6309FT150SNR12
6309FT150ZZSNR28
6309HT200ZZSNR122
6309-2RS-NRZEN10
6309F605SNR10
6309C4NTN106
6309NRNTN34
6309NRC3NTN19
6309ZC3NTN20
6309ZC4NTN25
6309ZNRNTN12
6309ZZC4/5KNTN184
6309-2Z/C3LHT23SKF2
6309C3NAC118
6309NRNAC6
6309NRC3NAC2
6309-2NSE9CMNAC21
6309ZECMNAC12
6309ZZEC3NAC793
6309ZZECMNAC124
6309MSKF6
6309NSK93
6309DDUC3NSK319
6309ZZC3NSK248
6309-2RS1/C3GJNSKF68
6309MNSK9
6309MC3NSK5
6309VVC3NSK106
6309-2RS1/C3WTSKF11
6309-2RS1NR/C3SKF4
6309-2RSZEN104
6309-TB-P6-C3FAG13
6309-2RS2NKE45
6309-2RS2-C3NKE235
6309/VA201SKF4
6309NRSKF4
6309-2ZNRSKF34
6309-Z/C4SKF33
6309-ZNRSKF4
6309-RS1/C3SKF4
6309/C4SKF27
6309NR/C3SKF16
6309M/C3SKF11
6309/C3VL0241SKF8
6309NKE75
6309-C3NKE19
6309-2Z-C3NKE1169
6309MA/C3SKF8
6309-2Z/C3GJNSKF275
6309DUNSK196
6309ZNSK5
6309NRNSK19
6309NRC3NSK13
6309ZNRNSK30
6309F600SNR1
6309C3NTN101
6309LLB/5KNTN21
6309LLBNR/2ASNTN7
6309LLU/5KNTN29
6309LLUC3/5KNTN310
6309ZZ/5KNTN186
6309ZZC3/5KNTN187

Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik

Versandkonditionen Deutschland & Österreich

Versandart Kosten inklusive MwSt.* Lieferzeit & Zustellung Letztmögliche Bestellzeit
Abholung auf Anfrage 3€ 44797 Bochum Montags - Freitags bis 18 Uhr
DHL Standard 6,99 € unter 25 € Bestellwert I.d.R. 1-2 Arbeitstage Montags - Freitags bis 16:30 Uhr
DHL Standard 5,98 € ab 25 € Bestellwert I.d.R. 1-2 Arbeitstage Montags - Freitags bis 16:30 Uhr
DHL Standard 3,99 € ab 99 € Bestellwert I.d.R. 1-2 Arbeitstage Montags - Freitags bis 16:30 Uhr
UPS Express 25,90 € Bis 12 Uhr am nächsten Arbeitstag Montags - Freitags bis 16 Uhr
DHL Express 32,10 € Am nächsten Arbeitstag Montags - Freitags bis 16 Uhr

* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.



Konditionen Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande, Italien, Dänemark, Slowenien

Versandart Kosten inklusive MwSt.* Lieferzeit & Zustellung Letztmögliche Bestellzeit
DHL Standard 10,99 € unter 25 € Bestellwert I.d.R. 1-2 Arbeitstage Montags - Freitags bis 16:30 Uhr
UPS Express 29,90 € Bis 12 Uhr am nächsten Arbeitstag Montags - Freitags bis 15 Uhr
DHL Express 39,99 € Am nächsten Arbeitstag Montags - Freitags bis 15 Uhr

* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.



Kurierversand für taggleiche oder tagfolgende Lieferung

Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) Kosten (Kurier Express)
bis 50km 55€
bis 80km 80€
bis 120km 115€
bis 180km 165€
bis 240km 195€
bis 300km 235€
über 300km Auf Anfrage

Zahlungsarten

Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.

Zahlungsart Verfügbarkeit
Kauf auf Rechnung ✓ Für Unternehmen
Klarna ✓ Für Unternehmen & Verbraucher
Paypal ✓ Für Unternehmen & Verbraucher
American Express ✓ Für Unternehmen & Verbraucher
Visa ✓ Für Unternehmen & Verbraucher
Mastercard ✓ Für Unternehmen & Verbraucher

Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen

Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.

  Merkmal FAG NACHI NKE NSK NTN SKF SNR ZEN
Allgemein 1 / 2 Deckscheibe(n) Z / 2Z Z(E) / ZZ(E) Z / 2Z Z / ZZ Z / ZZ Z / 2Z Z / ZZ Z / ZZ
  1 / 2 Dichtscheibe(n) RSR / 2RSR
HRS / 2HRS
NSL / 2NSL
NSE(9) / 2NSE(9)
RSR / 2RSR
RS2 / 2RS2
DU / DDU LU / LLU RS1 / 2RS1
RSH / 2RSH
E / EE RS / 2RS
  1 / 2 reibungsarme Dichtung(en) RSL / 2RSL
  1 / 2 berührungsfreie Dichtung(en) BRS / 2BRS NKE(9) / 2NKE(9) V / VV LB / LLB RZ / 2RZ DU / 2DU
  erhöhte Lagerluft C3 C3 C3 C3 C3 C3 J30 C3
Zylinderrollenlager Kunststoffkäfig TVP2 G TVP, TVP3 T, T7 T2 P, PH G15
  Stahlkäfig –, (JP1) J W J J G13, G28
  Messingkäfig M1, M1A MY, M2 M, M6, MA M L1 MA, M, ML M
  verstärkte Innenkonstruktion E, EX E E E E EC E
Pendelrollenlager Kunststoffkäfig TVPB H
  Stahlkäfig CE, • C, CD, EA, J J C(J), CC A
  Messingkäfig MA, M, MB MB CAM, M, MB L1 CA, CAC M, MB
  Schmiernut & -bohrungen S, • W33 W33 E4, W33 D1 W33 B33
  verstärkte Innenkonstruktion E, E1 EXQ E E, • E E E
  Schwingsieblagerausführung T41A, T41D V SQ34 U15VS, VB UAVS1 VA405,
VA406
F800
Pendelkugellager Kunststoffkäfig (TV), TVH G TV TNG TNH TN, TN9 G14, G15 TNH
  Stahlkäfig –, (•) J, • J, •
  Messingkäfig M M M M M
Kegelrollenlager(metrisch) geänderte Innenkonstruktion A HR... A A, C, V
  vergrößerter Druckwinkel B B C, D C B B
  ISO Außenmaße X J X X X, U X X
Rillenkugellager Kunststoffkäfig TVH G TV TNG T2 TN9 G14, G15 T9H
  Hartgewebekäfig TB TB PEEK
  Stahlkäfig J
  Messingkäfig M, MA M M, MA M L1 M, MA MA, M, MB M
  verstärkte Innenkonstruktion B, C E A
Schrägkugellager(einreihig) Druckwinkel 30° A A
  Druckwinkel 40° B B B B B B B B
  Kunststoffkäfig TVP Y TVP T85 T2 P G14, G15
  Stahlkäfig JP J W J J, F
  Messingkäfig MP M MP M, • L1 M M, MB, MA
  Universalausführung bei X und O UA U CB G G CB G
  spielfrei bei X und O UO
  leichte Vorspannung bei X und O UL GA GL GL GA
Schrägkugellager(zweireihig) Druckwinkel 25° B B A
  Druckwinkel 30° BD A A
  Druckwinkel 32° B A B
  Druckwinkel 35°
  Druckwinkel 40° B
  Druckwinkel 45° + geteilter IR DA D D
  Stahlkäfig J, • J1, •
  Kunststoffkäfig TVH TV TNG TN9 G14, G15
  Messingkäfig M, MA M M M, MA M
Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller.
