33215-XL FAG

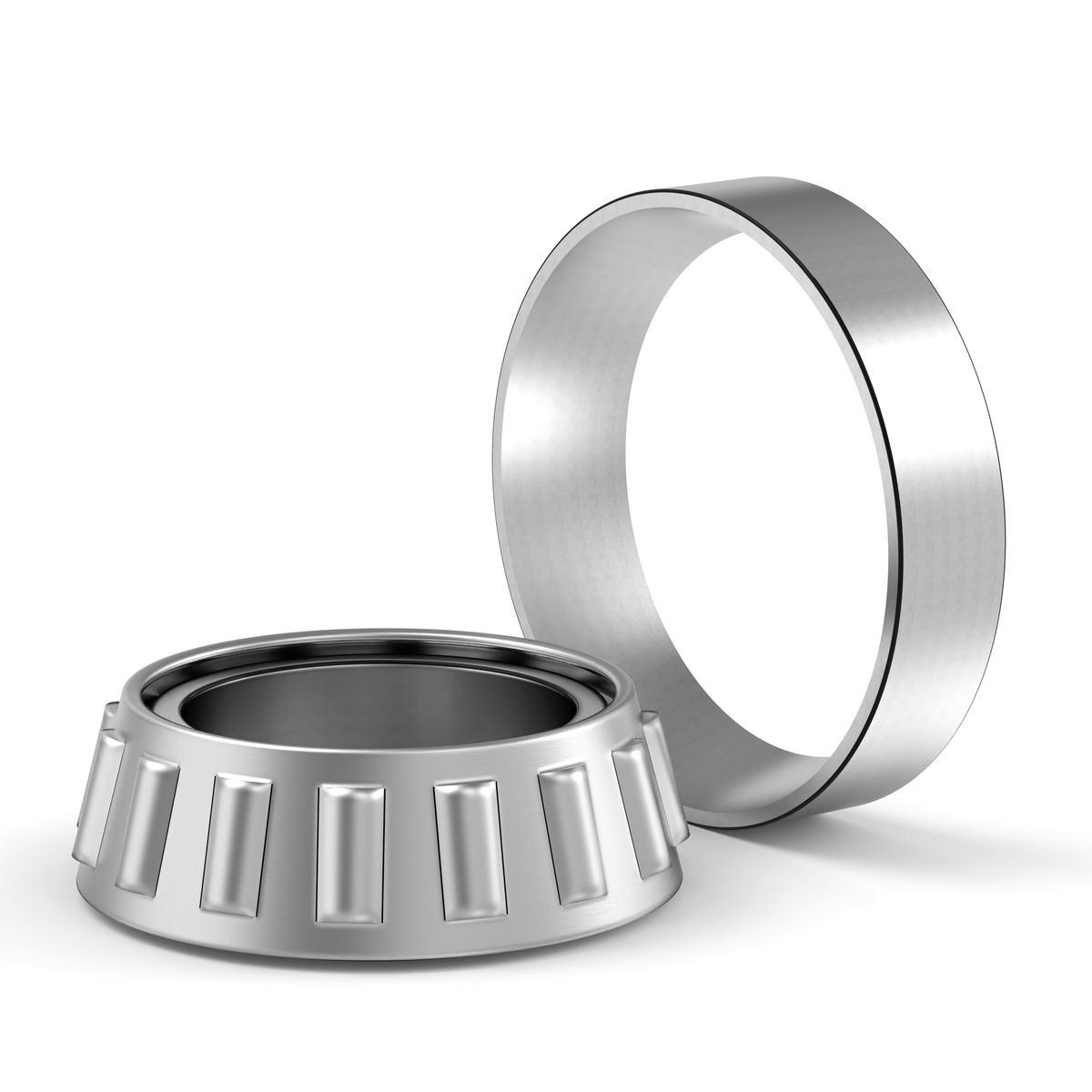

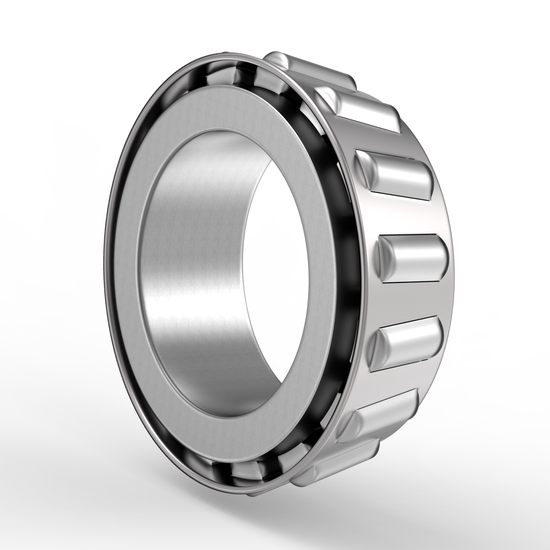

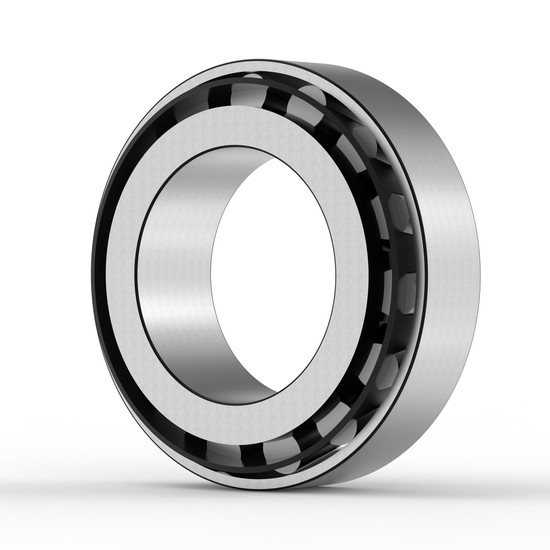

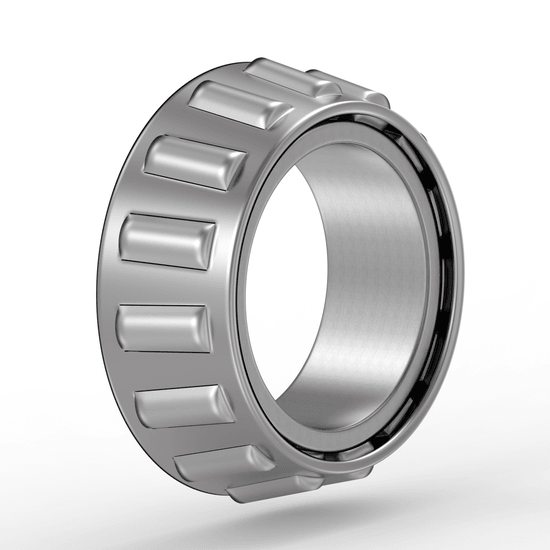

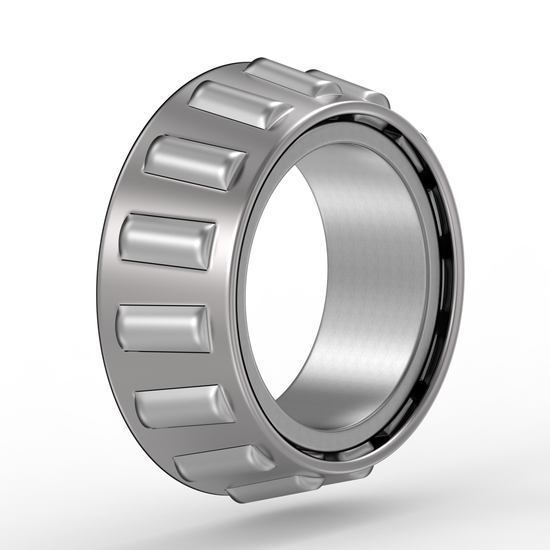

Kegelrollenlager Satz von FAG
Frage zum Artikel?
75 x 130 x 41 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 22 | min. 1% | |
| 44 | min. 2% | |
| 65 | min. 3% |
Auch bekannt als:
| • 33215-XL | |
Technische Basisdaten
| Breitenmaße: Innenring (B) mm 41,00 |
| EAN: 4047643125390 |
| Hersteller: FAG |
| Produkttyp: Kegelrollenlager einreihig |
| Synonym: 0793307030000 33215 |
| Typenkennzeichnung: 33215-XL FAG |
| Anordnung: Standardausführung |
| Artikelumfang: komplettes Kegelrollenlager |
| Außendurchmesser: 130 mm |
| Breitenmaße: B 41 mm des Innenringes |
| Bohrungsdurchmesser: 75 mm |
| Breite: 41 mm |
| Breitenmaße: C 31 mm des Außenringes |
| Gewicht: 2250 Gramm |
| Grenzdrehzahl: 6.300 1/min |
| Herstellermaterialnummer: 016714130-0000 |
| Herstellungsland: Österreich |
| Innendurchmesser: 75 mm |
| Käfig: Stahlblechkäfig |
| Rollenreihen: einreihiges Lager |
| Breitenmaße: T 41 mm des Lagers |
| Temperaturbereich: -30 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 2000 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 5.1181 |
| Außenmaße:(D) mm 130,00 |
| Begrenzungsdrehzahl (n G) "6300.0000" |
| Breitenmaße:(B) Zoll 1.6142 |
| Breitenmaße:(B) mm 41,00 |
| ECLASS number 23-05-09-10 |
| ECLASS2 number 23-05-09-10 |
| Einzelgewicht in (kg): 2.235 |
| Grundstatische Tragzahl, radial (C 0r) "310000.0000" |
| Innenmaße:(d) Zoll 2.9528 |
| Innenmaße:(d) mm 75,00 |
| Medias beschreibung Kegelrollenlager 332, Hauptabmessungen nach DIN ISO 355 / DIN 720, zerlegbar, angestellt oder paarweise |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 245000 |
| Radial Static Load Rating C0r (N) 310000 |
| Thermische Drehzahlgrenze (n ϑr) "3350.0000" |
| XL X Life |
| Abstand Druckkegelspitze: 32 mm |
| Betriebstemperatur max.: 120 °C |
| Betriebstemperatur min.: -30 °C |
| Breite des Außenringes: 31 mm |
| Breite des Innenringes: 41 mm |
| Breite des Lagers: 41 mm |
| C 0r 310.000 N Statische Tragzahl, radial |
| C a min 7 mm Minimaler axialer Freiraum |
| C b min 10 mm Minimaler axialer Freiraum |
| C r 245.000 N Dynamische Tragzahl, radial |
| C ur 52.000 N Ermüdungsgrenzbelastung, radial |
| D 130 mm Außendurchmesser |
| D a max 121 mm Maximaler Durchmesser der Gehäuseschulter |
| D a min 111 mm Minimaler Durchmesser der Gehäuseschulter |
| D b min 125 mm Minimaler Durchmesser der Gehäuseschulter |
| Dynamische Tragzahl, radial: 245.000 N |
| Dynamischer Axiallastfaktor: 1,4 |
| Ermüdungsgrenzbelastung, radial: 52.000 N |
| Führungsborddurchmesser des Innenringes: 104,2 mm |
| Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y: 0,43 |
| Maximaler Durchmesser der Gehäuseschulter: 121 mm |
| Maximaler Durchmesser der Wellenschulter: 83 mm |
| Maximaler Hohlkehlradius an der Welle: 2 mm |
| Minimaler Durchmesser der Wellenschulter: 84 mm |
| Minimaler Kantenabstand an der breiten Stirnseite des Außenringes: 1,5 mm |
| Minimaler Kantenabstand an der breiten Stirnseite des Innenringes: 2 mm |
| Minimaler axialer Freiraum: 10 mm |
| Minimaler axialer Freiraum: 7 mm |
| Statische Tragzahl, radial: 310.000 N |
| Statischer Axiallastfaktor: 0,77 |
| T max 120 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| T3EE075 Vergleichsbezeichnung nach ISO 10317 und ISO 355 |
| Thermische Bezugsdrehzahl: 3.350 1/min |
| Vergleichsbezeichnung nach ISO 10317 und ISO 355: T3EE075 |
| Y 0 0,77 Statischer Axiallastfaktor |
| Y 1,4 Dynamischer Axiallastfaktor |
| a 32 mm Abstand Druckkegelspitze |
| d =1 104,2 mm Führungsborddurchmesser des Innenringes |
| d =75 mm Bohrungsdurchmesser |
| d =a max 83 mm Maximaler Durchmesser der Wellenschulter |
| d =b min 84 mm Minimaler Durchmesser der Wellenschulter |
| e 0,43 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 6.300 1/min Grenzdrehzahl |
| n ϑr 3.350 1/min Thermische Bezugsdrehzahl |
| r 1, 2 min 2 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| r 3, 4 min 1,5 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| r a max 2 mm Maximaler Hohlkehlradius an der Welle |
| r b max 1,5 mm Maximaler Hohlkehlradius am Gehäuse |
| ≈m 2,27 kg Einzelgewicht |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
Baugleiche Produkte (equivalent products)
| Name | Marke/Manufacturer | Qty | Euro Net. |
|---|---|---|---|
| 33215 | SKF | 42 | 55.76 |
| 33215 | NKE | 2 | 58.1 |
| 33215 | Timken | 15 | 78.35 |
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
| Bezeichnung | Marke | Verfügbarkeit (Stück) | Price |
|---|---|---|---|
| 33215 | Timken | 15 | 78.35 |
| 33215 | SKF | 42 | 55.76 |
| 33215 | NKE | 2 | 58.1 |
