30221 FAG

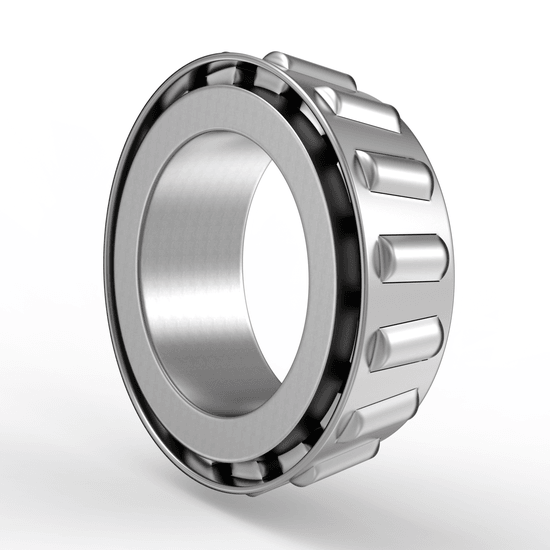

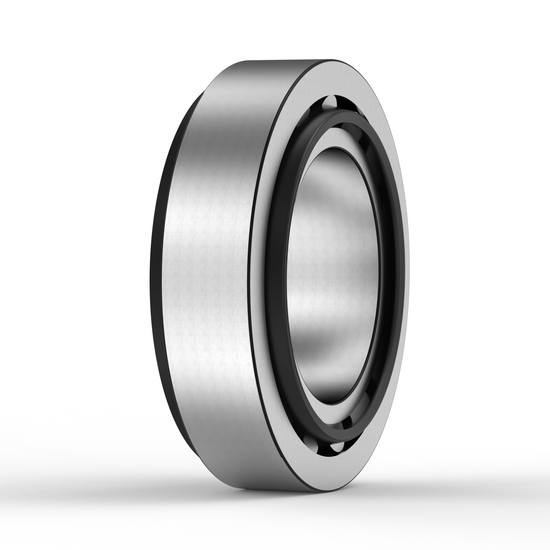

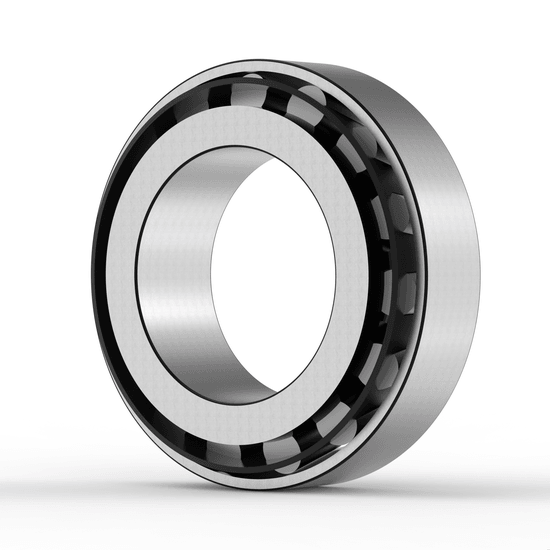

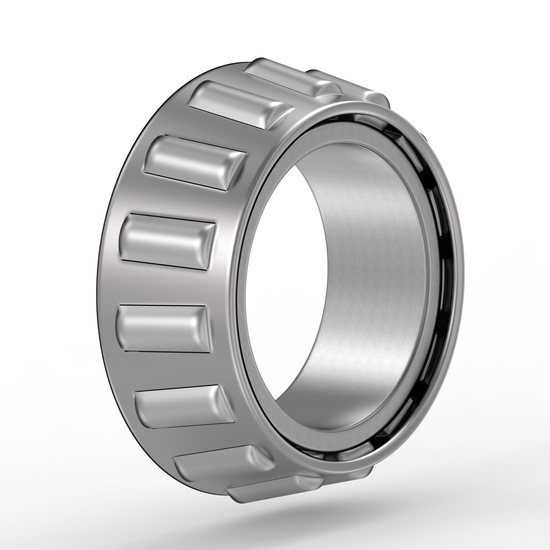

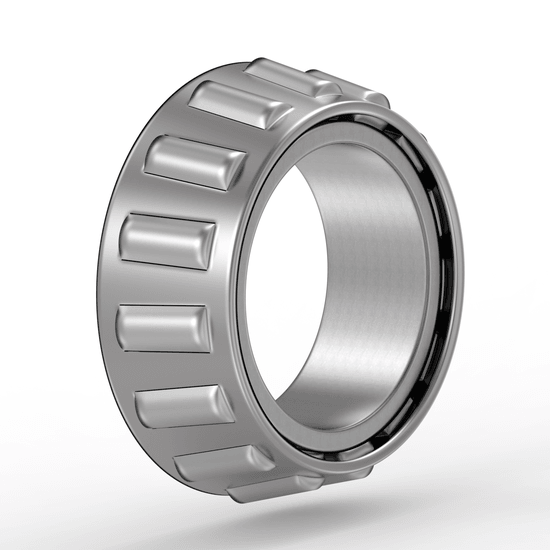

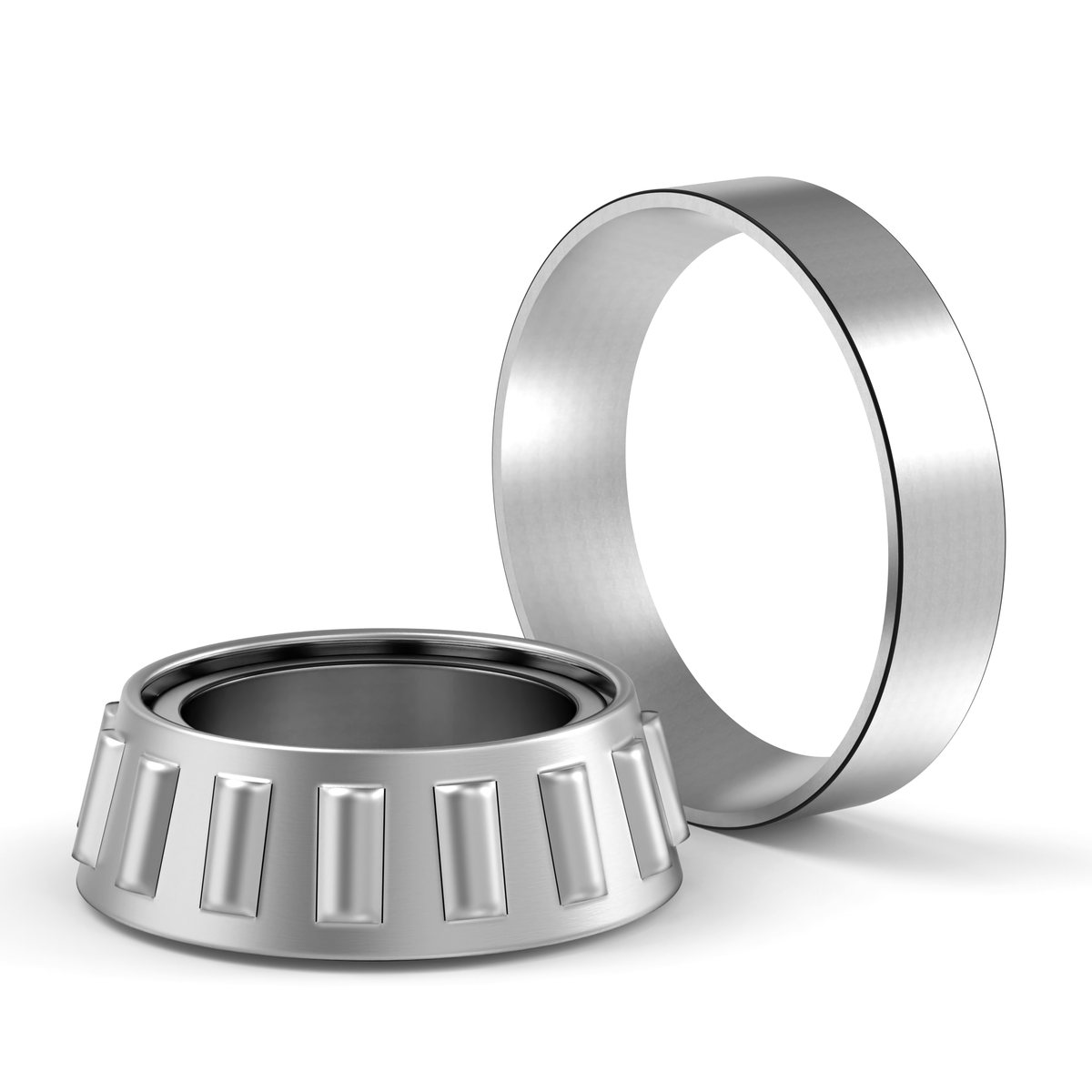

Kegelrollenlager Satz von FAG
Frage zum Artikel?
105 x 190 x 39 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 12 | min. 1% | |
| 24 | min. 2% | |
| 36 | min. 3% |
Auch bekannt als:
| • 30221-A | |
Technische Basisdaten
| Breitenmaße: Innenring (B) mm 36,00 |
| EAN: 4012801195645 |
| Hersteller: FAG |
| Produkttyp: Kegelrollenlager einreihig |
| Synonym: 0167107200000 |
| Typenkennzeichnung: 30221-A FAG |
| Anordnung: Standardausführung |
| Artikelumfang: komplettes Kegelrollenlager |
| Außendurchmesser: 190 mm |
| Breitenmaße: B 36 mm des Innenringes |
| Breite: 39 mm |
| Breitenmaße: C 30 mm des Außenringes |
| Gewicht: 4230 Gramm |
| Herstellermaterialnummer: 016710720-0000 |
| Herstellungsland: Österreich |
| Innendurchmesser: 105 mm |
| Käfig: Stahlblechkäfig |
| Rollenreihen: einreihiges Lager |
| Breitenmaße: T 39 mm des Lagers |
| Temperaturbereich: -30 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 2000 |
Erweiterte technische Daten
| A |
| Außenmaße:(D) Zoll 7.4803 |
| Außenmaße:(D) mm 190,00 |
| Begrenzungsdrehzahl (n G) "3800.0000" |
| Breitenmaße:(B) Zoll 1.5354 |
| Breitenmaße:(B) mm 39,00 |
| ECLASS number 23-05-09-10 |
| ECLASS2 number 23-05-09-10 |
| Einzelgewicht in (kg): 4.23 |
| Grundstatische Tragzahl, radial (C 0r) "365000.0000" |
| Innenmaße:(d) Zoll 4.1339 |
| Innenmaße:(d) mm 105,00 |
| Medias beschreibung Kegelrollenlager 302, Hauptabmessungen nach DIN ISO 355 / DIN 720, zerlegbar, angestellt oder paarweise |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 280000 |
| Radial Static Load Rating C0r (N) 365000 |
| Thermische Drehzahlgrenze (n ϑr) "2700.0000" |
| C 0r 365.000 N Statische Tragzahl, radial |
| C a min 6 mm Minimaler axialer Freiraum |
| C b min 9 mm Minimaler axialer Freiraum |
| C r 280.000 N Dynamische Tragzahl, radial |
| C ur 41.000 N Ermüdungsgrenzbelastung, radial |
| D 190 mm Außendurchmesser |
| D a max 178 mm Maximaler Durchmesser der Gehäuseschulter |
| D a min 165 mm Minimaler Durchmesser der Gehäuseschulter |
| D b min 177 mm Minimaler Durchmesser der Gehäuseschulter |
| T max 120 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| T3FB105 Vergleichsbezeichnung nach ISO 10317 und ISO 355 |
| Y 0 0,79 Statischer Axiallastfaktor |
| Y 1,43 Dynamischer Axiallastfaktor |
| a 38 mm Abstand Druckkegelspitze |
| d =1 143,2 mm Führungsborddurchmesser des Innenringes |
| d =105 mm Bohrungsdurchmesser |
| d =a max 122 mm Maximaler Durchmesser der Wellenschulter |
| d =b min 117 mm Minimaler Durchmesser der Wellenschulter |
| e 0,42 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 3.800 1/min Grenzdrehzahl |
| n ϑr 2.700 1/min Thermische Bezugsdrehzahl |
| r 1, 2 min 3 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| r 3, 4 min 2,5 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| r a max 3 mm Maximaler Hohlkehlradius an der Welle |
| r b max 2,5 mm Maximaler Hohlkehlradius am Gehäuse |
| ≈m 4,418 kg Einzelgewicht |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
Baugleiche Produkte (equivalent products)
| Name | Marke/Manufacturer | Qty | Euro Net. |
|---|---|---|---|
| 30221 | NKE | 1 | 106.7 |
| 30221 | SKF | 8 | 121.51 |
| 30221 | Nachi | 1 | 99.18 |
| 30221 | TIM | 39 | 138.55 |
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
| Bezeichnung | Marke | Verfügbarkeit (Stück) | Price |
|---|---|---|---|
| 30221 | Nachi | 1 | 99.18 |
| 30221 | NKE | 1 | 106.7 |
| 30221 | SKF | 8 | 121.51 |
| 30221 | TIM | 39 | 138.55 |
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland & Österreich
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | 3€ | 44797 Bochum | Montags - Freitags bis 18 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 25,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Konditionen Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande, Italien, Dänemark, Slowenien
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
