23224-E1-XL-K-TVPB FAG

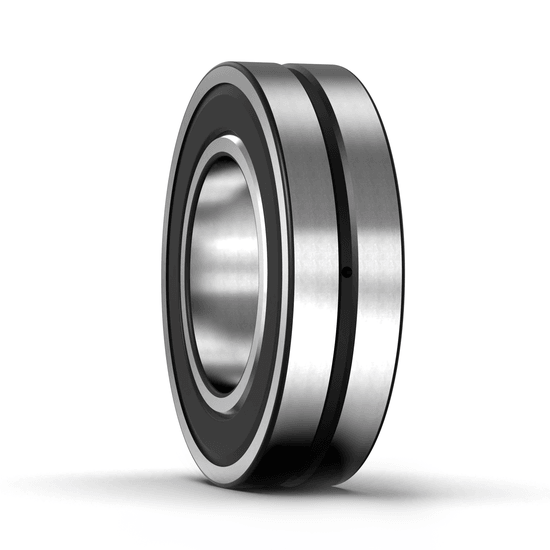

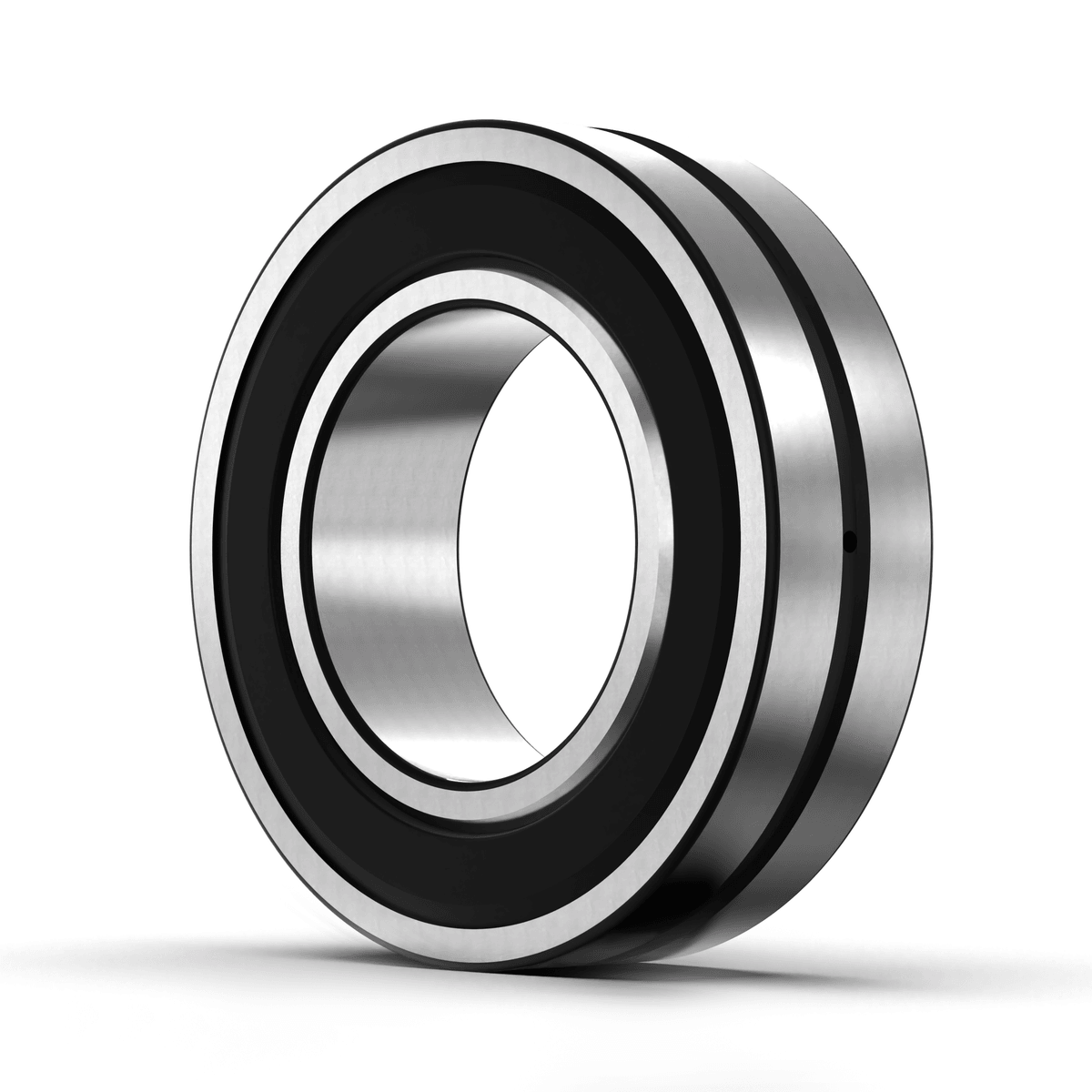

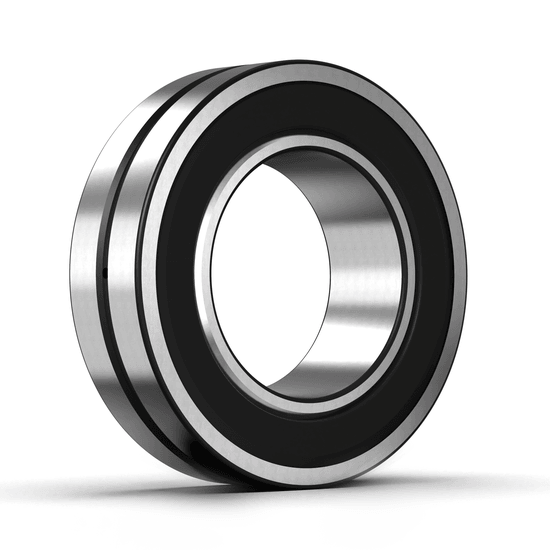

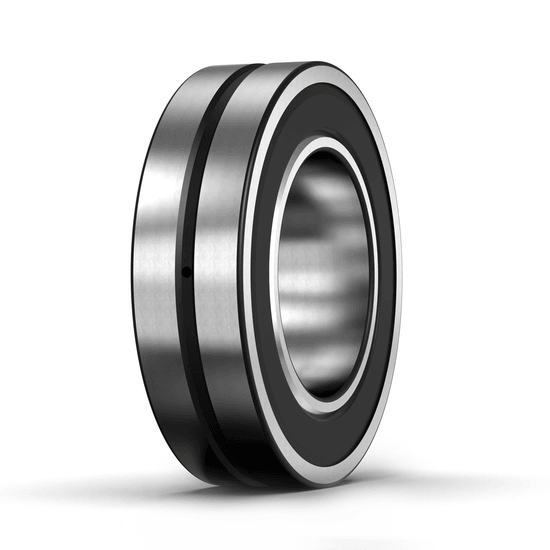

Pendelrollenlager von FAG
Frage zum Artikel?
120 x 215 x 76 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 4 | min. 1% | |
| 9 | min. 2% | |
| 13 | min. 3% |
Nachsetzzeichen
| E1 = verstärkte Innenkonstruktion |
| K = kegelige Bohrung |
| TVPB = Kunststoffkäfig |
| XL = X-Life (Lager der neusten Generation) |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| 1: Bohrung K – Kegelige Bohrung 12 (Standard bei den meisten Typen) |
| EAN: 4026677830012 |
| Hersteller: FAG |
| 1: K Tapered Bore, Taper 12 |
| 1: Medias beschreibung Pendelrollenlager 232..-E1-K, Hauptabmessungen nach DIN 635-2, mit kegeliger Bohrung, Kegel 12 |
| Produkttyp: Pendelrollenlager |
| Synonym: 0190357130000 23224-E1-K-TVPB |
| Typenkennzeichnung: 23224-E1-XL-K-TVPB FAG |
| Abziehhülse: AHX3224A |
| Ausführung: Standardausführung |
| Außendurchmesser: 215 mm |
| Außenring: Schmiernut mit Schmierbohrungen im Außenring |
| FreiraumBreitenmaße: B a min 17 mm Minimale für Hülse |
| Bezugsdrehzahl: 1.910 1/min |
| Bohrung: konische Bohrung (1: 12) |
| Bohrungsdurchmesser: 120 mm |
| Breite: 76 mm |
| Dichtung: keine, offenes Lager |
| Gewicht: 11400 Gramm |
| Grenzdrehzahl: 3.000 1/min |
| Herstellermaterialnummer: 019035713-0000 |
| Herstellungsland: Deutschland |
| Innendurchmesser: 120 mm |
| Käfig: Polyamidkäfig |
| Lagerluft: normale Radiallagerluft |
| Material: Standard-Wälzlagerstahl |
| Schmiernutbreite: 9,5 mm |
| Spannhülse: H2324 |
| Temperaturbereich: -30 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 3000 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 8.4646 |
| Außenmaße:(D) mm 215,00 |
| Begrenzungsdrehzahl (n G) "3000.0000" |
| Breitenmaße:(B) Zoll 2.9921 |
| Breitenmaße:(B) mm 76,00 |
| Breitenmaße:(b) mm 76,00 |
| E1 Increased Capacity Design |
| ECLASS number 23-05-09-11 |
| ECLASS2 number 23-05-09-11 |
| Einzelgewicht in (kg): 11.4 |
| Grundstatische Tragzahl, radial (C 0r) "1020000.0000" |
| Innenmaße:(d) Zoll 4.7244 |
| Innenmaße:(d) mm 120,00 |
| Interne Radialluft Cn Normale Innenluft |
| Käfigtyp P – Kunststoff-Formkäfig |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 820000 |
| Radial Static Load Rating C0r (N) 1020000 |
| Referenzdrehzahl (n ϑr) "1910.0000" |
| Schmierungsoptimierung W33 – Schmiernut und 3 Löcher |
| Schwingsiebausführung Keine Schwingsiebausführung |
| TVPB Solid Window Cage Made From Glass Fibre Reinforced Polyamide, Guidance On Inner Ring |
| Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C |
| XL X-Life |
| AHX3224A Abziehhülse |
| B 76 mm Breitenmaße: |
| Betriebstemperatur max.: 120 °C |
| Betriebstemperatur min.: -30 °C |
| Bohrungsdurchmesser des Aussenringes: 185,5 mm |
| C 0r 1.020.000 N Statische Tragzahl, radial |
| C r 820.000 N Dynamische Tragzahl, radial |
| C ur 82.000 N Ermüdungsgrenzbelastung, radial |
| D 1 185,5 mm Bohrungsdurchmesser des Aussenringes |
| D 215 mm Außendurchmesser |
| D a max 203 mm Maximaler Durchmesser der Gehäuseschulter |
| Durchmesser Schmierbohrung: 4,8 mm |
| Dynamische Tragzahl, radial: 820.000 N |
| Dynamischer Axiallastfaktor: 2,03 |
| Dynamischer Axiallastfaktor: 3,02 |
| Ermüdungsgrenzbelastung, radial: 82.000 N |
| Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y: 0,33 |
| H2324 Spannhülse |
| Laufbahndurchmesser des Innenringes: 139 mm |
| Maximaler Durchmesser der Gehäuseschulter: 203 mm |
| Maximaler Durchmesser der Wellenschulter: 139 mm |
| Maximaler Freistichradius: 2,1 mm |
| Minimale Freiraumbreite für Hülse: 17 mm |
| Minimaler Anlagedurchmesser Wellenschulter: 132 mm |
| Minimaler Freiraum-Ø für Hülse: 131 mm |
| Minimaler Kantenabstand: 2,1 mm |
| Statische Tragzahl, radial: 1.020.000 N |
| Statischer Axiallastfaktor: 1,98 |
| T max 120 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| Y 0 1,98 Statischer Axiallastfaktor |
| Y 1 2,03 Dynamischer Axiallastfaktor |
| Y 2 3,02 Dynamischer Axiallastfaktor |
| d =120 mm Bohrungsdurchmesser |
| d =2 139 mm Laufbahndurchmesser des Innenringes |
| d =a max 139 mm Maximaler Durchmesser der Wellenschulter |
| d =a min 132 mm Minimaler Anlagedurchmesser Wellenschulter |
| d =b min 131 mm Minimaler Freiraum-Ø für Hülse |
| d =s 4,8 mm Durchmesser Schmierbohrung |
| e 0,33 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 3.000 1/min Grenzdrehzahl |
| n s 9,5 mm SchmiernutBreitenmaße: |
| n ϑr 1.910 1/min Bezugsdrehzahl |
| r a max 2,1 mm Maximaler Freistichradius |
| r min 2,1 mm Minimaler Kantenabstand |
| ≈m 10,913 kg Einzelgewicht |
