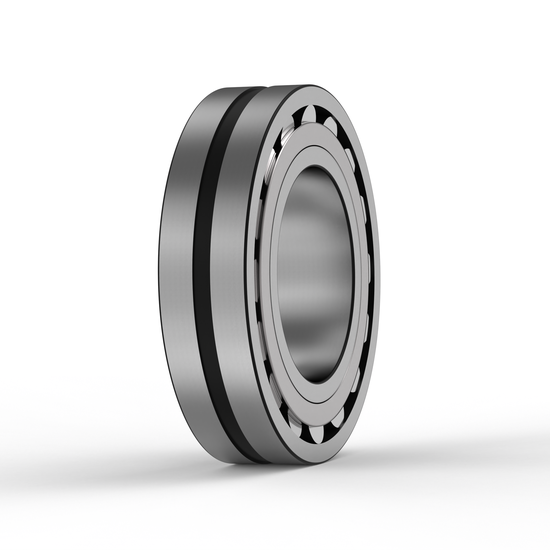

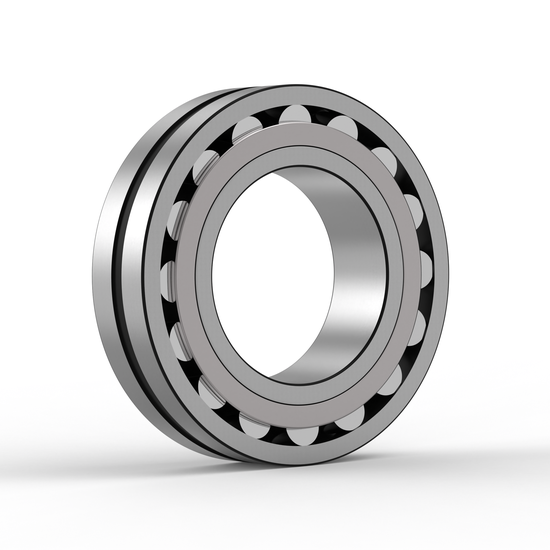

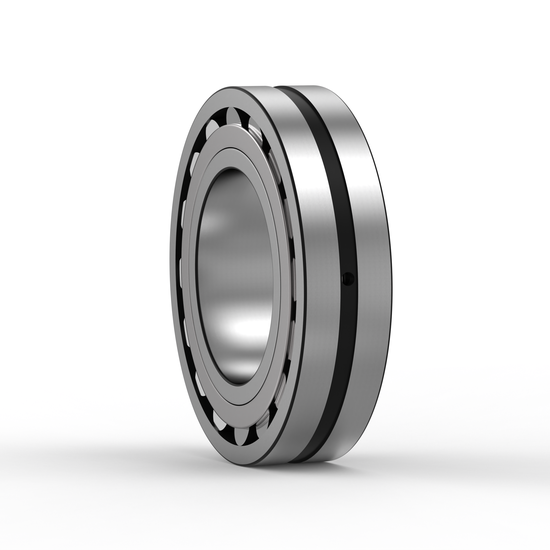

23148-BE-XL-C3 FAG
Pendelrollenlager von FAG
Frage zum Artikel?
240 x 400 x 128 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 1 | min. 1% | |
| 2 | min. 2% | |
| 3 | min. 3% |
Nachsetzzeichen
| BE = Loser Mittellippenring |
| C3 = erhöhte Lagerluft |
| XL = X-Life (Lager der neusten Generation) |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| EAN: 4012802324778 |
| Hersteller: FAG |
| Produkttyp: Pendelrollenlager |
| Synonym: 0589828680030 23148-BE-C3 |
| Typenkennzeichnung: 23148-BE-XL-C3 FAG |
| Ausführung: Standardausführung |
| Außendurchmesser: 400 mm |
| Außenring: Schmiernut mit Schmierbohrungen im Außenring |
| Bohrung: zylindrische Bohrung |
| Breite: 128 mm |
| Dichtung: keine, offenes Lager |
| Gewicht: 62245 Gramm |
| Herstellermaterialnummer: 058982868-0030 |
| Herstellungsland: Deutschland |
| Innendurchmesser: 240 mm |
| Käfig: Stahlblechkäfig |
| Lagerluft: leicht erhöhte Radiallagerluft |
| Material: Standard-Wälzlagerstahl |
| Temperaturbereich: -30 bis +200 °C |
| Toleranzklasse: Toleranzklasse P5 bzw. ABEC 5 |
| Zolltarifnummer: 8482 3000 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 15.7480 |
| Außenmaße:(D) mm 400,00 |
| BE Maximum Capacity Design |
| Begrenzungsdrehzahl (n G) "1700.0000" |
| Bohrung C – Zylindrische Bohrung |
| Breitenmaße:(B) Zoll 5.0394 |
| Breitenmaße:(B) mm 128,00 |
| Breitenmaße:(b) mm 128,00 |
| C3 Internal Clearance Larger Than Normal |
| ECLASS number 23-05-09-11 |
| ECLASS2 number 23-05-09-11 |
| Einzelgewicht in (kg): 66.4 |
| Grundstatische Tragzahl, radial (C 0r) "3150000.0000" |
| Innenmaße:(d) Zoll 9.4488 |
| Innenmaße:(d) mm 240,00 |
| Interne Radialluft C3 Innenluft (größer als Cn) |
| Käfigtyp S – Stahl- oder Standardkäfig |
| Medias beschreibung Pendelrollenlager 231..-BE-XL, symmetrisch mit Bordscheibe |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 2130000 |
| Radial Static Load Rating C0r (N) 3150000 |
| Referenzdrehzahl (n ϑr) "970.0000" |
| Schmierungsoptimierung W33 – Schmiernut und 3 Löcher |
| Schwingsiebausführung Keine Schwingsiebausführung |
| Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C |
| XL X-Life |
| B 128 mm Breitenmaße: |
| C 0r 3.150.000 N Statische Tragzahl, radial |
| C r 2.130.000 N Dynamische Tragzahl, radial |
| C ur 255.000 N Ermüdungsgrenzbelastung, radial |
| D 1 349,9 mm Bohrungsdurchmesser des Außenringes |
| D 400 mm Außendurchmesser |
| D a max 383 mm Maximaler Durchmesser der Gehäuseschulter |
| T max 200 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| Y 0 2,13 Statischer Axiallastfaktor |
| Y 1 2,18 Dynamischer Axiallastfaktor |
| Y 2 3,24 Dynamischer Axiallastfaktor |
| d =2 275,9 mm Laufbahndurchmesser des Innenringes |
| d =240 mm Bohrungsdurchmesser |
| d =a min 257 mm Minimaler Anlagedurchmesser Wellenschulter |
| d =s 9,5 mm Durchmesser Schmierbohrung |
| e 0,31 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 1.700 1/min Grenzdrehzahl |
| n s 17,7 mm SchmiernutBreitenmaße: |
| n ϑr 970 1/min Bezugsdrehzahl |
| r a max 3 mm Maximaler Freistichradius |
| r min 4 mm Minimaler Kantenabstand |
| ≈m 62,245 kg Einzelgewicht |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
| Name | Marke/Manufacturer | Qty |
|---|---|---|
| 23148-BE-XL-K-C3 | FAG | 4 |
| 23148-BE-XL | FAG | 5 |
| 23148-BE-XL-K | FAG | 4 |
| 23148CCK/C3W33 | SKF | 2 |
| 23148CCK/W33 | SKF | 8 |
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland & Österreich
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | 3€ | 44797 Bochum | Montags - Freitags bis 18 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 25,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Konditionen Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande, Italien, Dänemark, Slowenien
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
