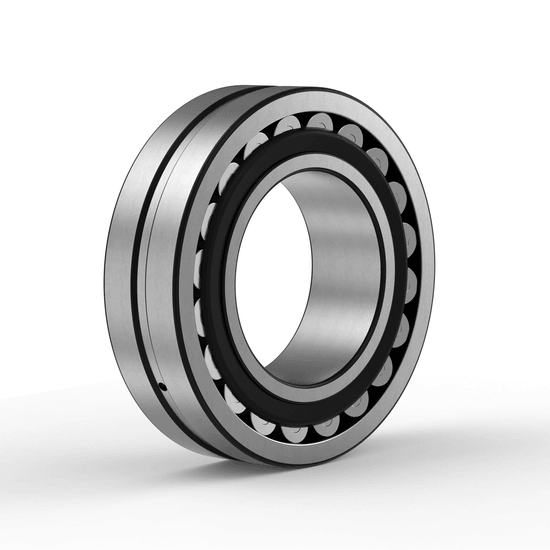

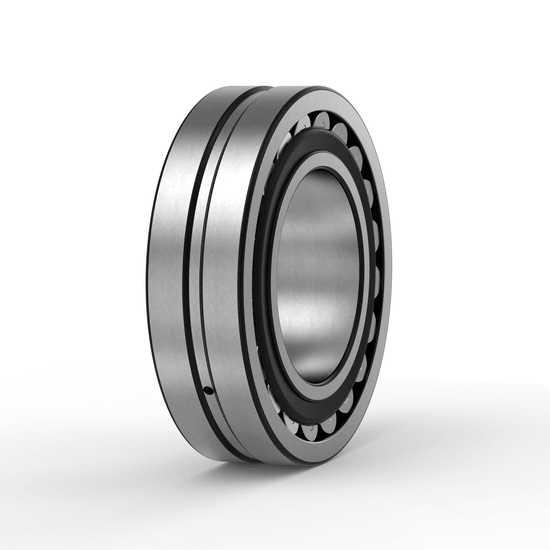

22317-E1-XL-K-T41A FAG
Pendelrollenlager von FAG
Frage zum Artikel?
85 x 180 x 60 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 7 | min. 1% | |
| 13 | min. 2% | |
| 20 | min. 3% |
Nachsetzzeichen
| E1 = verstärkte Innenkonstruktion |
| K = kegelige Bohrung |
| T41A = Schwingsieblagerausführung A |
| XL = X-Life (Lager der neusten Generation) |
Auch bekannt als:
| • 22317-E1K-T41A | |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| 1: Bohrung K – Kegelige Bohrung 12 (Standard bei den meisten Typen) |
| EAN: 4026677810649 |
| Hersteller: FAG |
| 1: K Tapered Bore, Taper 12 |
| Produkttyp: Pendelrollenlager |
| Synonym: 0190207590000 22317-E1-K-T41A 22317EKJA/VA405 |
| Typenkennzeichnung: 22317-E1-XL-K-T41A FAG |
| Abziehhülse: AHX2317 |
| Ausführung: für schwingende Beanspruchung |
| Außendurchmesser: 180 mm |
| Außenring: Schmiernut mit Schmierbohrungen im Außenring |
| FreiraumBreitenmaße: B a min 6 mm Minimale für Hülse |
| Bezugsdrehzahl: 3.200 1/min |
| Bohrung: konische Bohrung (1: 12) |
| Bohrungsdurchmesser: 85 mm |
| Breite: 60 mm |
| Dichtung: keine, offenes Lager |
| Gewicht: 7000 Gramm |
| Grenzdrehzahl: 4.100 1/min |
| Herstellermaterialnummer: 019020759-0000 |
| Herstellungsland: Deutschland |
| Innendurchmesser: 85 mm |
| Käfig: Stahlblechkäfig |
| Lagerluft: stark erhöhte Radiallagerluft |
| Material: Standard-Wälzlagerstahl |
| Schmiernutbreite: 9,5 mm |
| Spannhülse: H2317 |
| Temperaturbereich: -30 bis +200 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 3000 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 7.0866 |
| Außenmaße:(D) mm 180,00 |
| Begrenzungsdrehzahl (n G) "4100.0000" |
| Breitenmaße:(B) Zoll 2.3622 |
| Breitenmaße:(B) mm 60,00 |
| Breitenmaße:(b) mm 60,00 |
| E1 Increased Capacity Design |
| ECLASS number 23-05-09-11 |
| ECLASS2 number 23-05-09-11 |
| Einzelgewicht in (kg): 7 |
| Grundstatische Tragzahl, radial (C 0r) "560000.0000" |
| Innenmaße:(d) Zoll 3.3465 |
| Innenmaße:(d) mm 85,00 |
| Interne Radialluft C4 Innenluft (größer als C3) |
| Käfigtyp S – Stahl- oder Standardkäfig |
| Medias beschreibung Pendelrollenlager 223..-E1-K-T41A, symmetrisch mit Käfigführungsring, für schwingende Beanspruchung mit eingeengten Durchmessertoleranzen, mit kegeliger Bohrung |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 540000 |
| Radial Static Load Rating C0r (N) 560000 |
| Referenzdrehzahl (n ϑr) "3200.0000" |
| Schmierungsoptimierung W33 – Schmiernut und 3 Löcher |
| Schwingsiebausführung V – Schwingsiebausführung (C4 und verstärkter Käfig) |
| T41A Spherical Roller Bearings For Vibrating Screens (C4 Clearance), Old Designation is C4.F80 |
| Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C |
| XL X-Life |
| AHX2317 Abziehhülse |
| B 60 mm Breitenmaße: |
| Betriebstemperatur max.: 200 °C |
| Betriebstemperatur min.: -30 °C |
| Bohrungsdurchmesser des Außenringes: 154,2 mm |
| C 0r 560.000 N Statische Tragzahl, radial |
| C r 540.000 N Dynamische Tragzahl, radial |
| C ur 51.000 N Ermüdungsgrenzbelastung, radial |
| D 1 154,2 mm Bohrungsdurchmesser des Außenringes |
| D 180 mm Außendurchmesser |
| D a max 166 mm Maximaler Durchmesser der Gehäuseschulter |
| Durchmesser Schmierbohrung: 4,8 mm |
| Dynamische Tragzahl, radial: 540.000 N |
| Dynamischer Axiallastfaktor: 2,04 |
| Dynamischer Axiallastfaktor: 3,04 |
| Ermüdungsgrenzbelastung, radial: 51.000 N |
| Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y: 0,33 |
| H2317 Spannhülse |
| Laufbahndurchmesser des Innenringes: 104,4 mm |
| Maximaler Durchmesser der Gehäuseschulter: 166 mm |
| Maximaler Durchmesser der Wellenschulter: 104 mm |
| Maximaler Freistichradius: 2,5 mm |
| Minimale Freiraumbreite für Hülse: 6 mm |
| Minimaler Anlagedurchmesser Wellenschulter: 99 mm |
| Minimaler Freiraum-Ø für Hülse: 94 mm |
| Minimaler Kantenabstand: 3 mm |
| Statische Tragzahl, radial: 560.000 N |
| Statischer Axiallastfaktor: 2 |
| T max 200 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| Y 0 2 Statischer Axiallastfaktor |
| Y 1 2,04 Dynamischer Axiallastfaktor |
| Y 2 3,04 Dynamischer Axiallastfaktor |
| d =2 104,4 mm Laufbahndurchmesser des Innenringes |
| d =85 mm Bohrungsdurchmesser |
| d =a max 104 mm Maximaler Durchmesser der Wellenschulter |
| d =a min 99 mm Minimaler Anlagedurchmesser Wellenschulter |
| d =b min 94 mm Minimaler Freiraum-Ø für Hülse |
| d =s 4,8 mm Durchmesser Schmierbohrung |
| e 0,33 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 4.100 1/min Grenzdrehzahl |
| n s 9,5 mm SchmiernutBreitenmaße: |
| n ϑr 3.200 1/min Bezugsdrehzahl |
| r a max 2,5 mm Maximaler Freistichradius |
| r min 3 mm Minimaler Kantenabstand |
| ≈m 7,085 kg Einzelgewicht |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland & Österreich
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | 3€ | 44797 Bochum | Montags - Freitags bis 18 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 25,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Konditionen Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande, Italien, Dänemark, Slowenien
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
